Дві машини їдуть однією й тією ж вулицею з ямами. В одній пасажири спокійно розмовляють, у другій розмова обривається на кожній нерівності.
Різниця не в потужності мотора й не в ціні. Уся справа в тому, що знаходиться між колесом і кузовом.
Підвіска автомобіля — це десятки деталей, які працюють разом і майже ніколи не привертають уваги, поки справні. Розберемо, з чого вона складається і за що відповідає кожен вузол.
Для чого потрібна підвіска
Основне завдання звучить просто: з’єднати колеса з кузовом так, щоб вони могли рухатись відносно нього. Але за цією фразою ховається кілька окремих функцій.
Перша — гасити удари від нерівностей. Друга — тримати колесо в правильному положенні відносно дороги при розгоні, гальмуванні та в поворотах.
Комфорт і керованість тягнуть підвіску в різні боки — інженери шукають компроміс між ними.
Третя функція менш очевидна. Підвіска передає на кузов усі сили, які виникають у плямі контакту шини з покриттям: тягові, гальмівні й бічні.
Саме тому конструкція виглядає складніше, ніж «пружина плюс амортизатор». Кожен елемент відповідає за свою частину роботи.

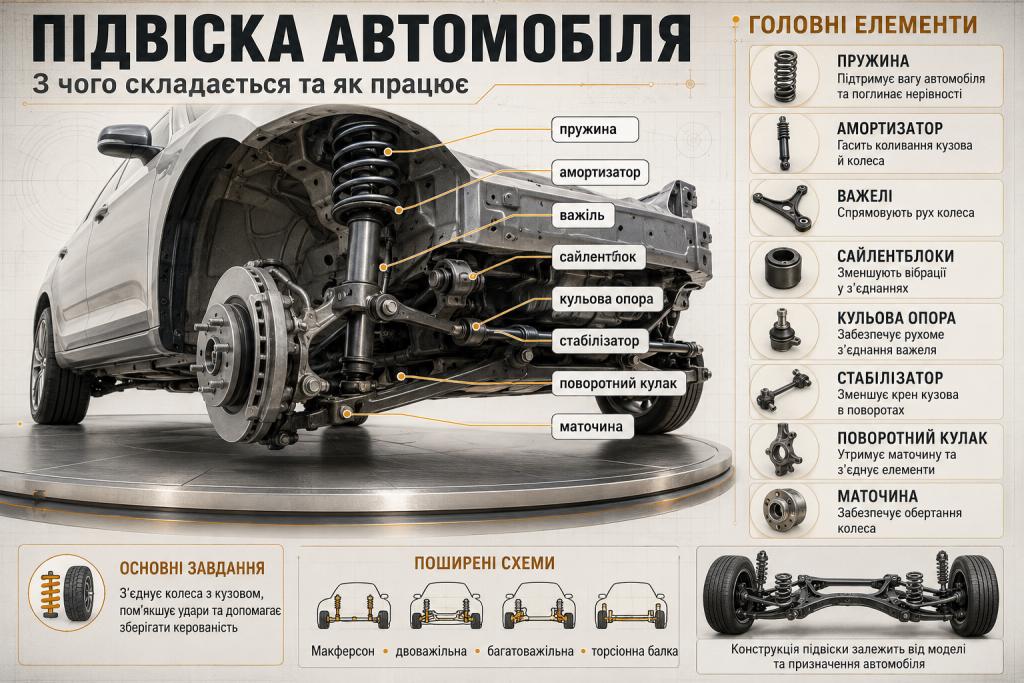

З чого складається підвіска автомобіля
Усі деталі ходової частини умовно ділять на кілька груп за призначенням. Такий поділ допомагає зрозуміти логіку конструкції.
- пружні елементи — приймають і накопичують енергію удару;
- гасильні елементи — перетворюють коливання на тепло;
- напрямні елементи — задають траєкторію руху колеса;
- стабілізуючі елементи — зменшують крени кузова;
- шарніри та втулки — забезпечують рухомі з’єднання;
- опори й кріплення — з’єднують усю конструкцію з кузовом.
Далі розглянемо кожну групу окремо, бо саме від їхньої взаємодії залежить поведінка авто на дорозі.
Пружні елементи
Найпоширеніший варіант — гвинтова пружина. Вона стискається під час наїзду на нерівність і повертає колесо в початкове положення.
На вантажівках і старих позашляховиках зустрічаються ресори — набір пружних сталевих листів. Вони витримують більше навантаження, але помітно жорсткіші.
Окремий випадок — пневматичні балони. Такі системи дозволяють змінювати кліренс, проте вимагають компресора й коштують дорого в обслуговуванні.
Торсіони — четвертий варіант. Це металевий стрижень, який працює на скручування, і зустрічається він переважно на пікапах та деяких мікроавтобусах.
Напрямні елементи
Ця група визначає, як саме рухається колесо. Основну роботу виконують важелі — поперечні, поздовжні або комбіновані.
Важіль з одного боку кріпиться до кузова чи підрамника через сайлентблок, з іншого — до поворотного кулака через кульову опору. Такий вузол дозволяє колесу ходити вгору-вниз і повертатись.
Поворотний кулак — це деталь, до якої кріпиться ступиця з підшипником. Через нього передаються всі навантаження від колеса на важелі.
Ще один елемент — реактивна тяга. Вона утримує міст або балку від поздовжніх зміщень, що особливо важливо при різкому гальмуванні.
Стабілізатор поперечної стійкості
Це вигнутий металевий пруток, який з’єднує ліву й праву сторони підвіски. Коли в повороті одне колесо стискається, а друге розвантажується, стабілізатор скручується й гасить крен.
Кріпиться він через стійки, які в народі називають лінками. Це найслабша ланка вузла: тонкі шарніри працюють у бруді й виходять з ладу першими.
Характерний стук на дрібних нерівностях при повільній їзді у 80 % випадків пов’язаний саме зі зношеними стійками стабілізатора.
Шарніри, втулки та опори
Ця дрібнота коштує найдешевше, але саме вона визначає, наскільки тихо працює підвіска. Сайлентблок — це металева втулка в гумовій обоймі, яка гасить вібрації.
Кульова опора дозволяє важелю рухатись у двох площинах одночасно. Її знос призводить до люфту колеса й нерівномірного зносу шин.
Верхня опора амортизаційної стійки з підшипником відповідає за поворот стійки разом із колесом. Коли вона зношується, кермо повертається з хрускотом.
Типи підвіски та їхні особливості
Конструкцій існує кілька десятків, але масові автомобілі використовують обмежений набір рішень. Різниця між ними — у ступені незалежності коліс.
| Тип підвіски | Де застосовується | Переваги | Недоліки |
|---|---|---|---|
| МакФерсон | Передня вісь більшості легковиків | Компактність, простий ремонт | Обмежені можливості налаштування |
| Двоважільна | Передня вісь бізнес-класу | Точна геометрія, добра керованість | Складніша й дорожча |
| Багатоважільна | Задня вісь сучасних авто | Комфорт і стабільність | Багато деталей, дорогий ремонт |
| Напівзалежна балка | Задня вісь бюджетних моделей | Надійність, низька вартість | Скромний комфорт |
| Залежна (міст) | Позашляховики, вантажівки | Міцність, високе навантаження | Погана плавність ходу |
Дорожчий тип не завжди означає кращий вибір для конкретного водія. Багатоважільна конструкція дає комфорт, але при поганих дорогах вимагає частішого обслуговування.
Незалежна і залежна підвіска
У незалежній схемі кожне колесо рухається саме по собі. Наїзд правого колеса на камінь майже не позначається на лівому.
У залежній обидва колеса жорстко пов’язані спільною балкою або мостом. Це простіше, міцніше й дешевше, але кузов реагує на кожну нерівність з одного боку.
Напівзалежний варіант — компроміс. Балка частково скручується, даючи колесам обмежену свободу руху.
Передня і задня підвіска: у чому різниця
Спереду навантаження завжди вища. Там знаходиться двигун, там працює кермове керування й туди переноситься вага при гальмуванні.
Тому передня частина ходової конструктивно складніша й зношується швидше. Крім того, вона має забезпечувати поворот коліс, чого від задньої не вимагається.
Ресурс підвіски вимірюється не кілометрами, а якістю доріг, якими ці кілометри проїхані.
Задня підвіска працює в спокійніших умовах, якщо машина не возить постійних вантажів. На передньопривідних авто вона часто виконана максимально просто — балкою.
Ресурс основних елементів ходової частини
Точні цифри залежать від моделі, стилю водіння та стану доріг. Наведені орієнтири стосуються звичайної міської експлуатації в українських умовах.
- Стійки стабілізатора — від 20 000 до 40 000 км. Найкоротший ресурс серед усіх деталей підвіски.
- Сайлентблоки важелів — приблизно 60 000‒100 000 км, залежно від якості гуми.
- Кульові опори — близько 80 000 км, після чого з’являється характерний стук на кермі.
- Ступичні підшипники — 100 000‒150 000 км, ознака зносу — гул, що змінюється в поворотах.
- Пружини — 100 000‒150 000 км, після чого кузов помітно просідає.
- Опори амортизаційних стійок — приблизно збігаються з ресурсом самих стійок.
Ці числа зменшуються вдвічі, якщо машина регулярно їздить ґрунтівкою або перевозить вантаж на межі допустимого.
Що скорочує термін служби підвіски
Головний ворог ходової — не пробіг, а ударні навантаження. Швидкий проїзд ями завдає більше шкоди, ніж сотня кілометрів рівної траси.
Другий фактор — перевантаження. Постійно завантажений багажник тримає пружини в стиснутому стані, і вони втрачають пружність швидше.
Третій — тиск у шинах. Перекачане колесо передає на важелі та сайлентблоки удари, які мала б поглинути гума.
Четвертий фактор — зимова хімія. Реагенти роз’їдають гумові пильники й металеві кріплення, після чого волога потрапляє всередину шарнірів.
Розуміння того, як влаштована ходова частина автомобіля, помітно спрощує розмову з майстром на СТО. А коли ви чуєте незнайомий звук з-під машини, ви вже приблизно уявляєте, звідки він береться і наскільки це серйозно.
